Как измерить напряжение источника и подобрать резистор для светодиода

Измерьте напряжение источника мультиметром в режиме DC V, затем посчитайте резистор по формуле R = (Uист − Uсд) / I, где Uсд — прямое падение на светодиоде, I — рабочий ток. Возьмите ближайший стандартный номинал чуть выше расчётного, добавьте запас по мощности 1,5–2 раза и проверьте ток амперметром последовательно. Так вы получите предсказуемый ток, а не наугад выбранный резистор.

Что понадобится и какие данные взять заранее

Без двух параметров светодиода расчёт невозможен: прямого падения напряжения и рабочего тока. Их берут из документации на модель. Если документа нет, ориентируйтесь на тип: у красного индикаторного падение около 2 В, у белого и синего — около 3–3,2 В, но это приближение.

• Мультиметр с режимами DC V и измерения тока;
• данные светодиода: прямое падение и рабочий ток;
• резисторы нужных номиналов, минимум на 0,125 Вт и 0,25 Вт;
• низковольтный источник: батарейка, блок питания или USB.

Для примера возьмём батарейку с измеренным напряжением 4,9 В, красный светодиод с падением 2,0 В и током 20 мА.

Как измерить напряжение источника мультиметром

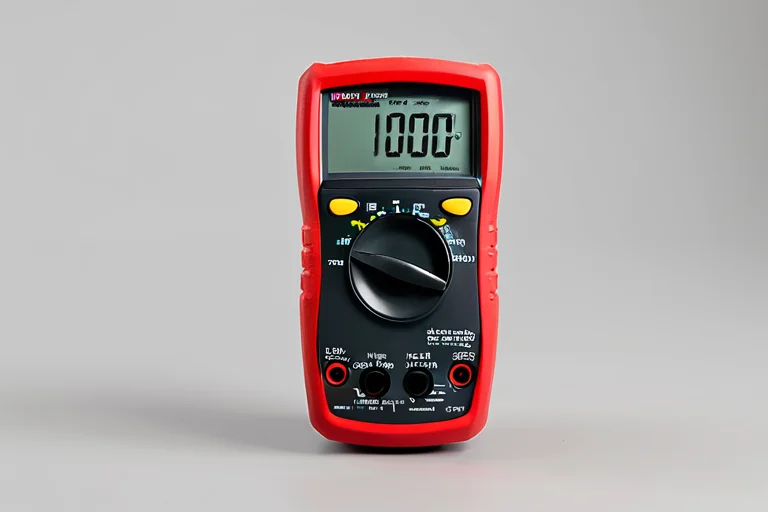

Надпись на корпусе — не то же самое, что реальное напряжение: у батарейки оно падает по мере разряда и проседает под нагрузкой. Мультиметр ставят в режим DC V, выбирают предел выше ожидаемого и касаются щупами клемм без нагрузки. Затем повторите измерение с подключённым светодиодом и резистором: разница покажет просадку. Если она заметная, расчёт ведите от напряжения под нагрузкой — именно оно определяет ток.

Соблюдайте полярность: красный щуп на плюс, чёрный на минус. Отрицательное значение означает, что щупы перепутаны, — поменяйте их местами.

Расчёт резистора по закону Ома

Резистор гасит разницу между напряжением источника и падением на светодиоде. Через последовательную цепь течёт одинаковый ток, поэтому эта разница делится на нужный ток: R = (Uист − Uсд) / I. Подставляем числа: (4,9 − 2,0) / 0,02 = 145 Ом. Ток обязательно переводите в амперы: 20 мА — это 0,02 А.

Ближайший стандартный номинал E24 — 150 Ом. Берите чуть больше расчётного: ток окажется ниже целевого, и светодиод прослужит дольше. С номиналом меньше расчётного ток вырастет и приблизит деталь к пределу. Проверим: (4,9 − 2,0) / 150 ≈ 0,019 А, около 19 мА вместо 20 мА — безопасное отклонение. С 120 Ом ток составит около 24 мА, что для многих индикаторных светодиодов выше нормы.

Мощность резистора и запас

Мощность считают отдельно: P = (Uист − Uсд) × I. Для примера P = (4,9 − 2,0) × 0,02 = 0,058 Вт. Резистор на 0,125 Вт это выдержит, но с запасом надёжнее взять 0,25 Вт: он меньше греется и дольше работает. Запас обычно берут в 1,5–2 раза больше расчётной мощности.

Мощность зависит от падения на резисторе: чем выше напряжение источника при том же токе, тем больше тепла. При переходе на блок питания с более высоким напряжением пересчитайте и номинал, и мощность.

Проверка результата током и нагревом

Разброс параметров даёт отклонение от расчёта, поэтому результат проверяют на практике. Разорвите цепь и включите мультиметр в режим тока последовательно: щупы становятся частью цепи. Сравните показание с расчётным. Если ток близок к ожидаемому, оставьте цепь включённой на минуту и потрогайте резистор: он может быть тёплым, но не должен обжигать. Сильный нагрев означает малый запас мощности или слишком низкий номинал.

При отклонении тока проверьте полярность светодиода, контакты и предел мультиметра. Если ток выше расчётного, увеличьте номинал на ступень; если ниже — проверьте, не просел ли источник под нагрузкой.

Цепь с резистором 150 Ом на 0,25 Вт и красным светодиодом от батарейки 4,9 В — рабочий вариант для индикатора. Ограничение одно: при замене источника на более высоковольтный пересчитайте резистор заново, иначе ток выйдет за допустимый.
