Для пайки выводных деталей на чистой плате обычно хватает канифольного или no-clean флюса, а после пайки достаточно снять налёт щёткой с изопропанолом. Если выводы окислены и припой не растекается, берите активированный флюс, но сразу планируйте обязательную отмывку. Водосмываемый флюс оправдан только тогда, когда вы можете тщательно промыть и высушить плату. Типы флюсов и чем они […]
Читать материал ↗
Отсчитывайте рабочую температуру жала от температуры плавления вашего припоя и добавляйте 30–60 °C запаса. Тонкие выводы и мелкие SMD паяйте у нижней границы этого запаса, толстые выводы и полигоны — у верхней. Итог проверяйте не по индикатору, а по тому, как припой плавится и растекается за 1–3 секунды. Отправная точка: температура плавления припоя Жало должно […]
Читать материал ↗
Сначала посадите разъём на место и припаяйте механические лапки, а сигнальные контакты паяйте последними. Жало держите на 320–350 °C для бессвинцового припоя или 280–320 °C для свинцового, касайтесь каждой лапки не дольше 2–3 секунд. Так усилие при вставке кабеля идёт на лапки, а не на тонкие дорожки, и пластик не успевает размягчиться. Порядок пайки: сначала […]
Читать материал ↗
Если припой собирается в шарик и не растекается по площадке, начинайте не с температуры, а с жала: чёрное жало не держит припой и плохо передаёт тепло. Очистите его латунной стружкой, облудите свежим припоем, затем промойте площадку спиртом и нанесите флюс для электроники. Если после этого припой лёг ровным блестящим слоем — причина была в окислах […]
Читать материал ↗
Чаще всего жало не сломалось: рабочую площадку закрыла оксидная корка, к которой припой не липнет и через которую плохо проходит тепло. Проверяйте по порядку: температура, мягкая очистка, свежий припой, состояние площадки. Если после очистки и свежего припоя он растекается тонким блестящим слоем — жало живо. Сразу ответ: оксидная корка, а не «сломанное» жало Припой смачивает […]
Читать материал ↗
Для одного-двух отверстий на учебной плате берите оплётку: она прощает слабый прижим и не требует резкого движения рукой. Отсос выигрывает, когда нужно освободить десяток отверстий подряд или когда припой залил отверстие целиком. Если отверстие металлизировано и припой держится за стенки, оплётка с добавкой свежего припоя и флюса тянет припой вдоль стенки лучше, чем разрежение. Короткий […]
Читать материал ↗
Тренировочная плата для пайки из пакета 180 — это учебный расходник, на котором отрабатывают нагрев площадки, дозирование припоя и формовку соединения, а не собирают рабочее электронное устройство. Практическая польза появляется, если заранее принять границы: состав пакета и типы площадок уточняют по описанию производителя, а приёмы с учебной платы переносят на реальные изделия только после проверки […]
Читать материал ↗
Уход за выключенным паяльником начинается с отключения от сети и остывания на подставке, затем очищают остывшее жало от остатков припоя мягкой ветошью или латунной стружкой и хранят инструмент с защитой от случайного включения. Выполняйте это только после того, как паяльник полностью остыл и отсоединён от розетки. Что делать с паяльником сразу после выключения Отключите паяльник […]
Читать материал ↗
Латунная стружка — сухой механический очиститель рабочей части жала: она снимает окислы и остатки припоя без воды и резкого охлаждения. Помогает при регулярной пайке, но не заменяет облуживание и не восстанавливает уже повреждённое покрытие жала. Что очищает латунная стружка и как устроен пакет 180 Стружка работает как мягкая абразивная среда: жало кратко погружают в неё, […]
Читать материал ↗

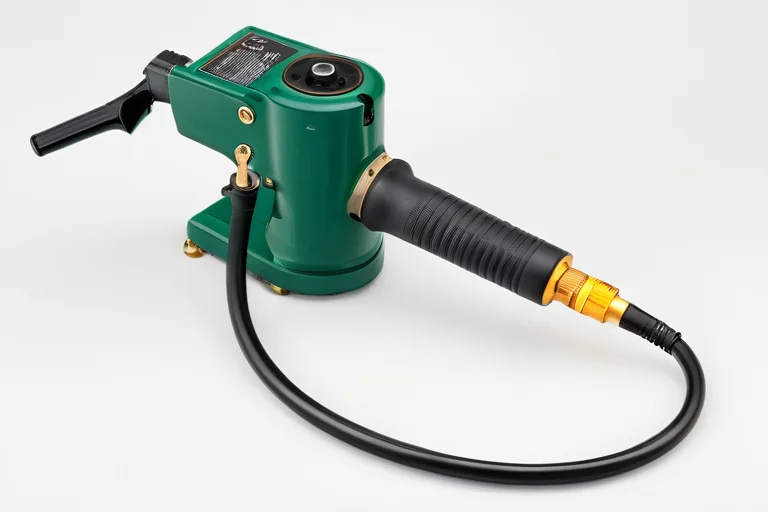

Оловоотсос — ручной инструмент для удаления расплавленного припоя с платы: поршень в корпусе создаёт разрежение, и через наконечник расплав втягивается в камеру сбора. Устройство простое, но результат зависит от того, насколько плотно наконечник прижат к разогретому припою. Из каких узлов состоит оловоотсос Основные части — корпус с внутренней камерой для сбора припоя, поршень или диафрагма, […]
