Оплётка или отсос для припоя: как выбрать способ освобождения отверстия на учебной плате
Для одного-двух отверстий на учебной плате берите оплётку: она прощает слабый прижим и не требует резкого движения рукой. Отсос выигрывает, когда нужно освободить десяток отверстий подряд или когда припой залил отверстие целиком. Если отверстие металлизировано и припой держится за стенки, оплётка с добавкой свежего припоя и флюса тянет припой вдоль стенки лучше, чем разрежение.
Короткий ответ: что брать для одного отверстия, а что для серии
Оплётка и отсос решают одну задачу — убрать расплавленный припой из отверстия, — но по-разному управляются с теплом. Оплётка работает за счёт капиллярного впитывания: расплавленный припой сам затекает между медными проволочками ленты. Отсос создаёт разрежение поршнем и втягивает припой внутрь корпуса.
Для разовой операции оплётка удобнее: видно, как припой уходит в ленту, и можно остановиться в любой момент. Отсос требует согласованного движения — прогреть, прижать, нажать кнопку, — и на первом отверстии это часто не получается с первого раза.
Когда отверстий много, логика переворачивается. Каждое всё равно нужно прогреть паяльником, но отсос избавляет от смены полосок ленты. На серии из десяти и более точек это заметно экономит время.
Как оплётка забирает припой

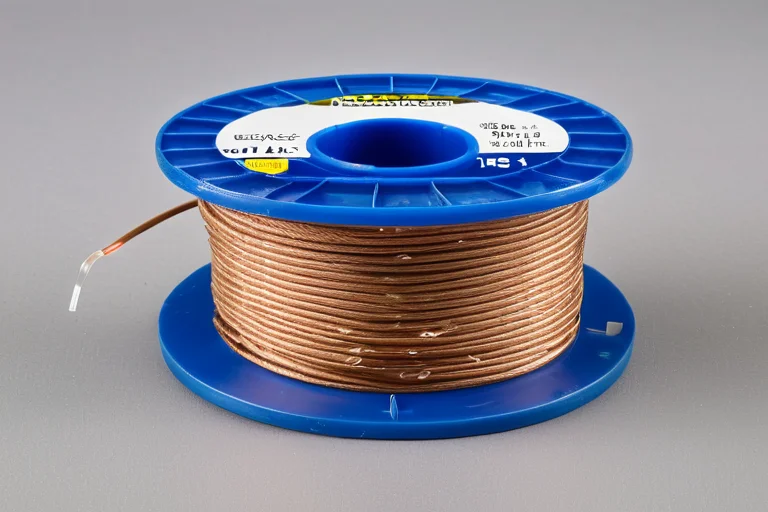

Оплётка — плоская медная косичка. Припой втягивается в неё по тем же законам, по которым вода поднимается по узкой щели: жидкость стремится заполнить тонкие промежутки между проволочками. Чем плотнее лента прижата к расплавленному припою и чем чище её поверхность, тем активнее идёт впитывание.
На практике полоску кладут на отверстие и прижимают сверху жалом паяльника. Припой плавится и перетекает в ленту. Слабый прижим — припой остаётся на месте, потому что между лентой и расплавом остаётся воздушный зазор. Слишком долгий прогрев — риск отслоить контактную площадку от платы.
Ширину ленты подбирают под размер площадки. Если лента шире отверстия, её можно подрезать ножницами по металлу — так проще попасть точно в нужную точку на плотной плате.
Учебная плата, отверстие под вывод резистора, припой залил его полностью. Нанесите флюс и добавьте немного свежего припоя жалом — старый станет легче плавиться. Положите оплётку на отверстие, прижмите жалом на 1–2 секунды, пока припой не впитается. Уберите ленту и проверьте зубочисткой. Если отверстие свободно — готово; если нет — повторите с новой полоской. То же отверстие отсосом: прогреть, прижать носик, нажать кнопку; если припой остыл раньше, чем сработал поршень, операция повторяется. На одном отверстии оплётка даёт больше контроля, отсос быстрее на серии.
Как работает ручной отсос
Отсос — это поршень с пружиной. Вы взводите его, прижимаете носик к расплавленному припою и нажимаете кнопку. Пружина резко отводит поршень, в корпусе создаётся разрежение, и припой втягивается внутрь.
Здесь всё решает момент. Припой должен быть жидким именно в ту секунду, когда срабатывает поршень. Если он остыл раньше — припой останется в отверстии. Если носик прижат неплотно — воздух пойдёт мимо, и разрежение не сработает. Поэтому отсос требует короткой тренировки: прогрев и нажатие должны идти почти одновременно.
Диаметр носика берут по документации производителя под размер отверстия. Слишком широкий носик не создаст нужного разрежения у мелкой площадки, слишком узкий — не охватит залитое отверстие.
Когда правило выбора меняется
Металлизированное отверстие — это отверстие со стенками, покрытыми тонким слоем металла. Припой держится за эти стенки по всей глубине, и разрежение часто вытягивает только верхнюю пробку, оставляя припой внутри канала.
В таком случае сначала добавьте свежий припой и флюс, а затем работайте оплёткой. Свежий припой сплавляется со старым, флюс снижает поверхностное натяжение, и лента тянет припой вдоль стенки. Это не гарантия с первого раза, но обычно требует меньше повторов, чем отсос.
На плотной плате с мелкими площадками оплётка точнее: подрезанная полоска не задевает соседние дорожки. Отсос с широким носиком в тесноте может зацепить соседний вывод.
Как проверить, что отверстие освобождено
Вставьте вывод детали или зубочистку: она должна проходить без нажима. Посмотрите на просвет — стенки отверстия чистые, без перемычек припоя. Если вывод застревает, добавьте флюс и повторите операцию; не расширяйте отверстие сверлом, иначе повредите металлизацию.
- Плата обесточена, разъёмы питания отсоединены, конденсаторы разряжены по паспорту платы.
- Жало паяльника подходит по размеру к площадке и стоит на подставке между операциями.
- Оплётка или отсос подобраны под размер отверстия по документации производителя.
- Флюс нанесён, при необходимости добавлен свежий припой.
- Зубочистка или вывод детали проходит через отверстие без усилия.
- Стенки отверстия чистые, без перемычек припоя на просвет.
Окончательно выбор решает одно: сколько отверстий подряд вам нужно освободить. Одно-два — оплётка, серия — отсос. Посчитайте отверстия на своей плате и проверьте первое из них зубочисткой: свободный ход без нажима и чистые стенки на просвет подтвердят, что способ сработал.
