Почему медь платы покрывают маской: назначение и границы защиты

Медь платы покрывают паяльной маской, чтобы закрыть проводники от окисления, влаги и загрязнений, а также создать барьер для припоя вне контактных площадок. Открытыми остаются только зоны, где нужен электрический контакт: площадки под пайку, контакты разъёмов и тестовые точки. Маска не изолирует соседние цепи и не заменяет влагозащиту изделия.

Если на плате видны потемневшие участки меди или припой перетекает на соседние дорожки, вероятная причина — повреждённый или неудачно нанесённый слой маски. Безопасная первая проверка: осмотреть плату без питания под увеличением и определить, задета ли медь и остались ли открытыми площадки, предназначенные для пайки. По результату осмотра решают, требуется ли локальная зачистка или переделка покрытия.

Что закрывает маска и что остаётся открытым

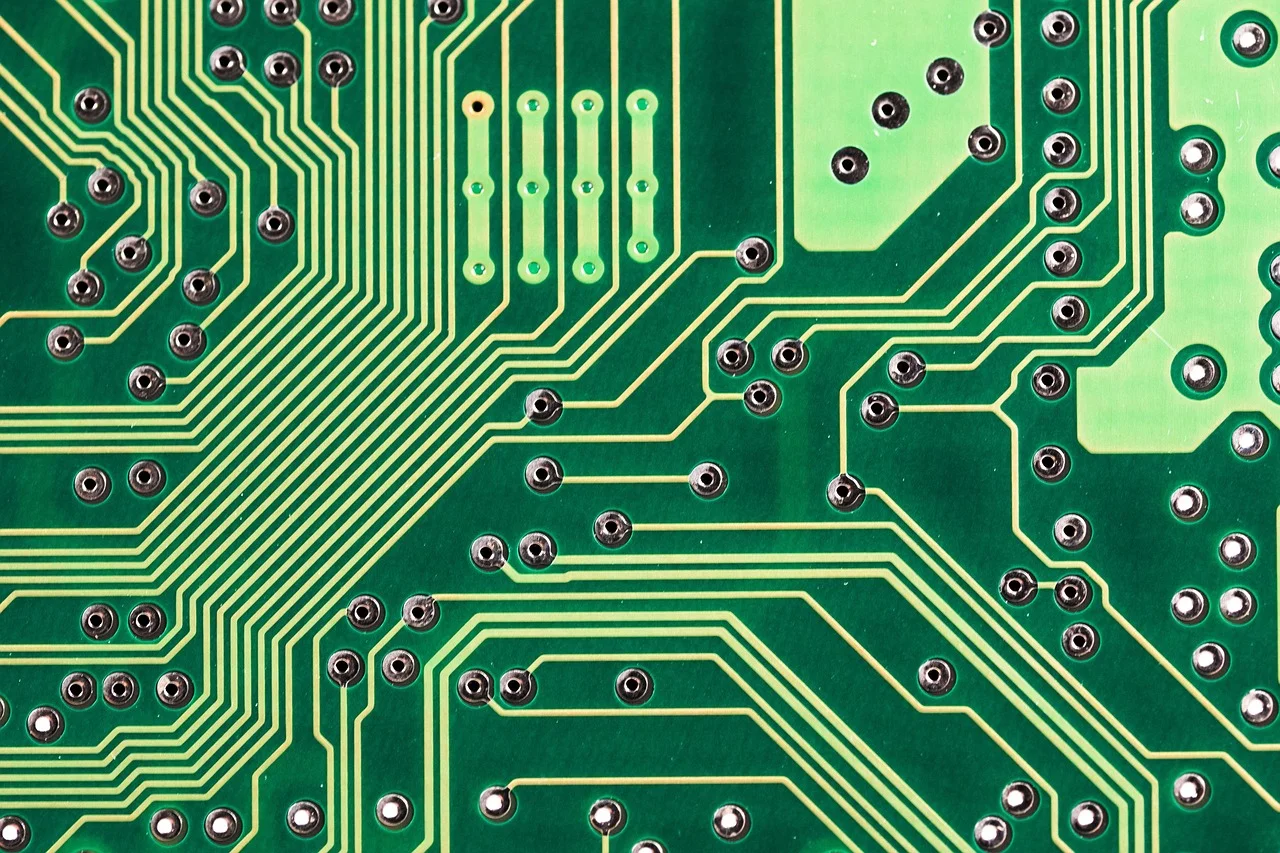

Паяльная маска — тонкий полимерный слой, который наносят поверх меди и материала основы, оставляя свободными окна под пайку. Через эти окна открывается медь контактных площадок, предназначенных для припоя, разъёмов и измерений. Края платы и монтажные отверстия тоже могут оставаться без покрытия, если так задано конструкцией. Важно не приписывать маске функцию изоляции между проводниками: электрическую прочность задают зазоры и материал основы, а не плёнка маски.

Зачем маска нужна при пайке и монтаже

При пайке маска работает как барьер: припой не затекает на соседние проводники и не образует случайных перемычек. Тонкие дорожки под слоем меньше страдают от механических касаний при установке компонентов и перемещении платы. При монтаже разъёмов и шлейфов слой снижает риск замыкания инструментом или жалом паяльника. При этом маска не спасает от ошибок трассировки и не заменяет необходимые зазоры между цепями.

От чего маска защищает медь в эксплуатации

Медь на воздухе постепенно окисляется, и окисленная поверхность хуже принимает припой и хуже проводит ток в месте контакта. Слой маски отделяет медь от влаги и загрязнений, которые ускоряют ухудшение поверхности. Однако маска не герметизирует плату полностью: влага может проникать через края, окна и монтажные отверстия. Поэтому во влажной среде применяют отдельную влагозащиту, а маску рассматривают как часть общего покрытия, а не как самостоятельную герметизацию.

Где польза маски заканчивается

Маска не исправляет ошибки трассировки и не восполняет недостающие зазоры между цепями. Если слой повреждён, нельзя автоматически закрашивать место: сначала оценивают, задета ли медь и не нарушен ли контакт. Нанесение маски на площадку, предназначенную для пайки, ухудшает монтаж и требует зачистки. Ожидать от маски электрической изоляции или полной защиты от влаги не стоит — для этого служат другие решения.

Проверка результата: после осмотра и, при необходимости, исправления покрытия убедитесь, что все площадки под пайку открыты, медь вне контактных зон закрыта, а на соседних дорожках нет следов припоя. Если сомнения остаются, сравните плату с монтажной схемой или документацией изготовителя и не продолжайте пайку до устранения расхождений.
