Выбор формы жала для учебной пайки: на что смотреть новичку
Для учебной пайки начинают с одного жала средней ширины с плоской или слегка скошенной рабочей частью: оно даёт предсказуемый контакт с площадкой и позволяет видеть, сколько припоя вы добавили. Коническое тонкое жало оставляют для мелких выводов, а размеры и тип крепления сверяют с документацией паяльной станции и производителя жала. Форма помогает управлять нагревом, но не заменяет правильную температуру и подготовленную поверхность.
Зачем форма жала влияет на учебную пайку
Рабочая часть жала — это продолжение нагревателя, через которое тепло переходит к выводу и площадке. Чем больше площадь соприкосновения, тем быстрее прогревается место пайки, но тем легче задеть соседние элементы и тем хуже виден мелкий вывод. Для обучения важны повторяемость и контроль количества припоя: новичку проще работать формой, у которой рабочая кромка хорошо видна и не требует точного попадания в одну точку. При этом любая форма бесполезна, если температура выставлена наугад или площадка загрязнена — эти причины дают плохое соединение чаще, чем сам профиль жала.
Основные формы жала и их учебное назначение

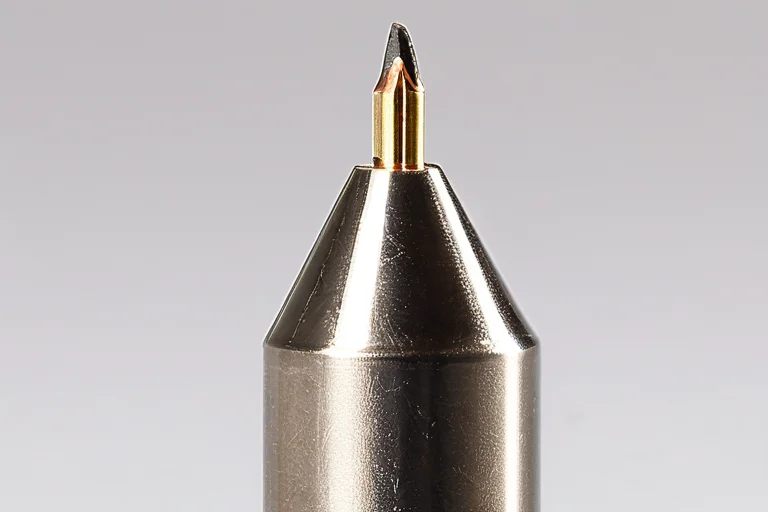

Коническое жало даёт точечный контакт и удобно там, где нужно коснуться одного небольшого вывода, не задевая соседние. Плоское или лопаткообразное жало передаёт тепло на большую площадь и помогает прогревать контактные площадки учебной платы, но требует аккуратности рядом с мелкими деталями. Круглое и скошенное занимают промежуточное положение: рабочая кромка остаётся видимой, а контакт шире, чем у тонкого конуса. Конкретные размеры, обозначения и допустимые жала для вашей станции проверяют по её документации и по сведениям производителя жала — универсальных цифр здесь нет.
| Форма рабочей части | Для какой учебной операции удобна | На что обратить внимание |
|---|---|---|
| Коническая тонкая | Мелкие выводы, точечный нагрев | Малый контакт, легко перегреть точку |
| Плоская или лопаткообразная | Прогрев площадок, крупные контакты | Риск задеть соседние элементы |
| Круглая | Промежуточные задачи, видимая кромка | Проверить совместимость с креплением |
| Скошенная | Работа с наклоном, доступ к площадке | Контроль площади контакта |
Критерии выбора под учебные задачи
Сначала смотрят на учебную плату: размер площадок и шаг между выводами подсказывают, нужен ли точечный контакт или широкая рабочая кромка. Затем оценивают доступ: если рядом стоят высокие элементы, длинное жало с наклоном может оказаться удобнее короткого и широкого. Отдельно проверяют совместимость крепления с вашей паяльной станцией — тип посадки и допустимые жала указывают в документации, а не подбирают на глаз. Эргономика тоже входит в критерии: рабочая зона должна быть видна, а рука — опираться на стол, иначе точность падает независимо от формы.
Проверка совместимости и безопасные привычки
Перед установкой сверяют модель жала и паяльной станции по документации производителя: несовпадение крепления или неподходящая длина — достаточная причина отказаться от установки. Крепление затягивают штатным способом, без подгонки напильником и без избыточного усилия, которое деформирует посадочное место. Горячее жало кладут только на подставку и дают остыть перед заменой; режимы и пункты меню выставляют по инструкции станции, а не по догадке. Если документации нет или она противоречит маркировке, работу откладывают до уточнения у поставщика.
- Сверить обозначение жала с документацией паяльной станции.
- Проверить, что крепление садится без усилия и перекоса.
- Оценить видимость рабочей зоны при выбранной форме.
- Убедиться, что рядом с местом пайки нет мешающих элементов.
- После работы дать жалу остыть на подставке.
Это объяснение охватывает выбор формы жала именно для учебных плат и простых операций. Для силовой электроники, плотного монтажа и работ под напряжением критерии другие, и решение принимают по документации конкретного изделия и с участием квалифицированного специалиста.
